Mukautetut YMA-sarjan pyöreät vedenpitävät bajonettiliittimet

Kotiin / Tuotteet / Vesi- ja sähköliittimet / YMA -sarja
Suositellut tuotteet
Soita toimistollemme

+86 176 0151 5794

E-MAIL

YMA-sarjan pyöreä vedenpitävä bajonettiliittimen valmistaja

Tuotteen esittely

• YMA -sarjan yhteysmenetelmä: Bayonet -tyyppinen pikayhteys

• YMB-sarjan yhteysmenetelmä: Kierretty loosingin vastainen yhteys

• Pistokkeet ja pistorasiat voidaan varustaa nastailla tai reikillä, ja lopetusmenetelmä on hitsaus.

• Hyperboloidilangan jousiliitäntä, pehmeä insertio ja uutto, matala kosketuskestävyys

• Viiden napin paikannus on sokea lisäys ja väärinkäytön ehkäisytoiminnot

• Sopii laitteisiin ja kaapeleihin ankarissa ympäristöissä, kuten kosteus ja veden upotus

Kaapeleiden välinen sähköyhteys kestää 55 metrin veden syvyyden ja se on suljettu

• Suoritusstandardi: Q/321283HL05-2011

Tekniset parametrit

[Ympäristön suorituskyky]

— -Lämpötila: -55 ℃ ~ 200 ℃

—— Relative lämpötila: 95% 60 ℃: lla

——Seeling Suorituskyky: Veden upotussyvyys 0-55 metriä

—— Suolankestävyys: 1000 tuntia ruostumattomasta teräksestä: Kupari -seos on 500 tuntia: alumiiniseos on 48 tuntia

— - Vuototaso: Kun ilmanpaineero kaksoispään tiivistepistorasian välillä on 5,07 × 10'Pa, vuotojenopeus ei ole suurempi kuin 46Pa · cm³/s;
Kun lasitiivisteen välinen ilmanpaineero on 1,01 × 10Pa, vuodonopeus on enintään 1 × 10 pa · cm³/s.

—— Sähköliitin on myös hyvä anti -mold, anti -isand ja muu suorituskyky.

[Mekaaniset ominaisuudet]

—— tapa. Ruostumattomasta teräksestä valmistettu passivointi, kuparikemiallinen nikkelipinnoitus, alumiinikemiallinen nikkelipinnoitus

——Käyttömateriaali

— -Alin -Sealing -runko ja tiivistysrengas: Piilakoli -kontaktit: Kupariseoksen kultapinnoitus

—— Tärinä: Taajuus 10 ~ 2000Hz kiihtyvyys: 196M/S²

—— Vaikea, kiihtyvyys 980m/s²

- -

—— Mekaaninen elämä: 1000 kertaa

[Sähköinen suorituskyky]

—— kosketuksen vastus ja nimellisvirta

Yhteysvaatimukset mm

Kosketusvastus MΩ

Nimellisvirta a

Hitsauslangan tynnyriinhalkaisija

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

——RUOKKAA Jännite, kestää jännitteen ja eristysvastuksen

Työympäristö

Nimellisjännite V

Kestää jännite V

Eristysvastus MΩ

Normaali lämpötilatila

500

1500

≥5000

Kuuma ja kostea tila

500

1125

≥100

Matalapainepalkki (1kpa)

250

300

—— Elektromagneettiset häiriöiden suojaus: 100MHz ~ 1 GHz: n vähimmäisvaimennus on 60 dB.

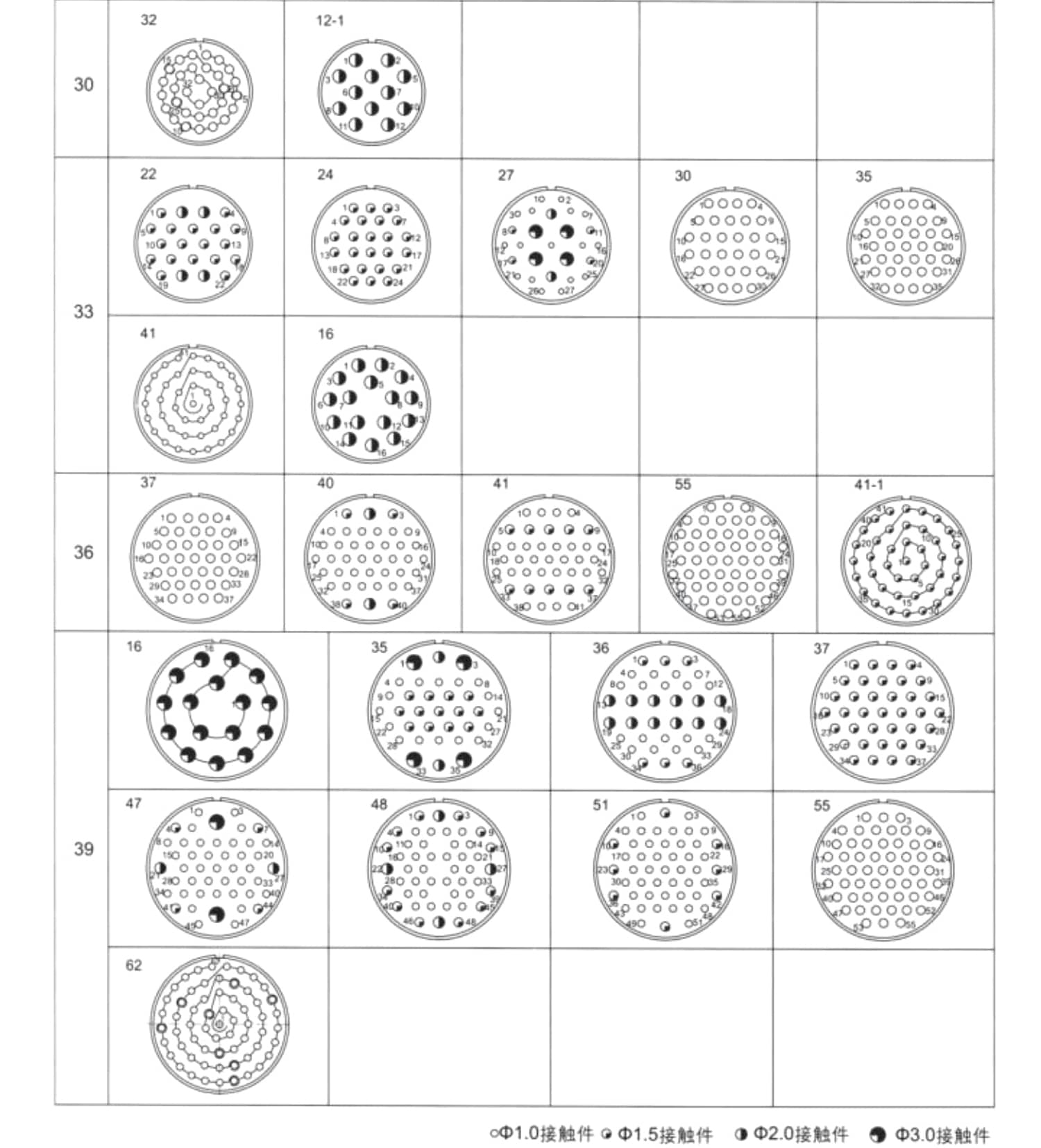

YMA 、 YMB -sarjan kosketusjärjestely (neulan asennetun eristimen insertion pinta) näkymä)

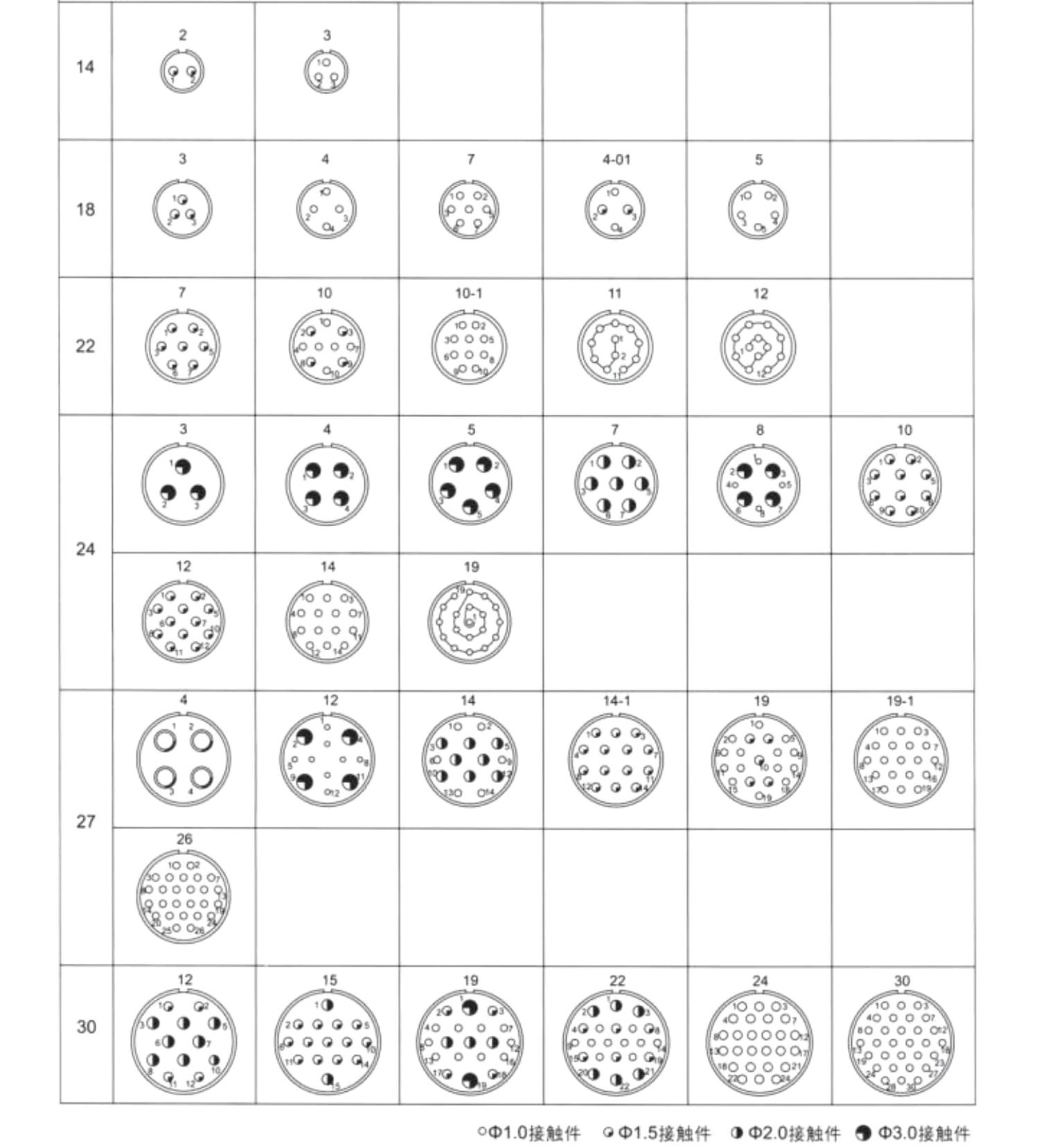

YMA 、 YMB -sarjan kosketusjärjestely (neulan asennetun eristimen insertion pinta)



Meistä

Tehotehokas sähköliitin.

Taizhou Henglian Electric Co., Ltd. Huhtikuussa 2011 perustettu yritys sijaitsee Taixingissa, joen varrella, joka tunnetaan nimellä "Ginkgon kotikaupunki".

olemme Kiina Mukautetun YMA-sarjan pyöreän vedenpitävän bajonettiliittimen valmistaja ja OEM/ODM YMA-sarjan pyöreä vedenpitävä bajonettiliitintoimittaja.

Siellä on yli 150 työntekijää, joista yli 30 työntekijää, joilla on erilaisia ​​ammatillisia ja teknisiä nimikkeitä, kiinteä omaisuus 30 miljoonaa yuania ja erilaisia ​​mekaanisia käsittelylaitteita ja testauslaitteita.

Viime vuosina yritys on peräkkäin luokiteltu "Top Ten Enterprises in Zhangqiao Town", "Top Ten Enterprises in Zhangqiao Town" ja voitti "Taixing City Outstanding Contribution Award -palkinnon" ja muita nimikkeitä.

Tällä hetkellä yhtiön johtavia tuotteita ovat sotilasstandardien Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III ja XC-sarjan pyöreät sähköliittimet, J7-, J14-, J20J-, J3A- ja J3A-sarjan sähköliittimet, J3A, J3A 2, Y4, YP, LYP, YD jne. sarjat. Tuotteet kattavat sotilasteollisuuden, kuten kenraalin, yleisen aseosaston, laivaston varusteosaston, toisen tykistöjoukon, aseet, ilmailun, ydinenergian, rautatiet, valtion verkon ja öljyn geofysikaalisen tutkimuksen. Yrityksellä on tekninen keskus ja laaduntarkastuskeskus, ja se on varustettu kehittyneillä tuotantolaitteilla, nykyaikaisilla testauslaitoksilla sekä tarkastus- ja testausmenetelmillä. Tuotteilla on kolminkertaisen toiminnan, korkean tiheyden, korkean luotettavuuden, elektronisen yhteensopivuuden jne. ominaisuudet. Voimme kehittää ja valmistaa erilaisia ​​erikoissähköliittimiä eri käyttäjille vastaamaan asiakkaiden tarpeisiin.

Yritys on sotilaselektronisten komponenttien, laivavarusteiden ja ilmailun pätevä toimittaja pääesikunnan viestintäosastolle ja tietoteollisuusministeriölle. Se on läpäissyt GJB9001C-2017 aseiden ja laitteiden laatujärjestelmän sertifioinnin sekä toisen tason luottamuksellisuussertifioinnin aseiden ja laitteiden tuotanto- ja tutkimusyksiköille.

Yritys noudattaa aina "rehellisyyteen perustuvaa, yhtenäisyyttä ja kovaa työtä, totuudenhakua ja innovaatiota sekä huippuosaamisen tavoittelua" yrityshenkeä, noudattaa käsitettä "brändi luo arvoa" ja palvelee asiakkaita koko sydämestäni, jolloin Henglianista tulee nopeasti alan johtaja.

Taizhou Henglian Electric Co., Ltd. Toivotamme lämpimästi tervetulleeksi asiakkaat kotimaassa ja ulkomailla käymään ja neuvottelemaan liiketoiminnasta!

Ota yhteyttä
  • Tehdas
    Tehdas
  • Tuotantolinja
    Tuotantolinja
  • Koota
    Koota
  • Johtosarjan työpaja
    Johtosarjan työpaja
  • Tuotesuunnittelu
    Tuotesuunnittelu
  • Tarkastuslaitteet
    Tarkastuslaitteet
  • Tarkastuslaitteet
    Tarkastuslaitteet
  • Koota
    Koota
  • Tehdasalue
    Tehdasalue
  • Kunniaseinä
    Kunniaseinä
  • Tuotekaappi
    Tuotekaappi
  • Koulutus
    Koulutus
  • Koulutus
    Koulutus
  • Erinomainen maksupalkinto
    Erinomainen maksupalkinto
  • 10. vuosipäivän Sanya -matka
    10. vuosipäivän Sanya -matka
  • Näyttely
    Näyttely
  • Näyttely
    Näyttely
  • Näyttely
    Näyttely
kunniakirja
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
Oivallus
Alan osaaminen

Kuinka asentaa ja poistaa YMA -sarjan pyöreä vedenpitävä bajonettiliitin ?

YMA -sarjan ympyrä vedenpitävä bajonettiliitin tarjoaa tehokkaan ja kätevän asennus- ja poistokokemuksen bajonettikonstrumentin avulla. Sen suunnittelu ei vain paranna toiminnan mukavuutta, vaan myös varmistaa yhteyden vakauden ja suojauksen suorituskyvyn. Olipa monimutkainen ympäristö tai tilanteissa, joissa liitin on vaihdettava usein, YMA -sarjan liitin voi varmistaa, että käyttäjät voivat helposti suorittaa toiminnan ja vähentää huoltoaikaa ja kustannuksia. Samanaikaisesti sen erinomaisella vedenpitävällä, pölynpitävällä ja iskunkestävällä ominaisuudellaan sitä käytetään laajasti ankarissa ympäristöissä, kuten armeijan, ilmailu- ja öljyn etsinnässä.

Kello 1. Bayonet -yhteyden suunnittelu
YMA -sarjan liitin hyväksyy bapoonet -yhteyden suunnittelun. Asennettaessa kohdista liittimen pistoke ja pistorasia ja käännä myötäpäivään bajonetin asentoon. Kun liitin on asetettu, sisäinen lukitusmekanismi varmistaa, että liitin sopii tiukasti löysämisen tai putoamisen välttämiseksi.
Tämä bajonettisuunnittelu antaa liittimelle mahdollisuuden suorittaa vakaa yhteys lyhyessä ajassa, mikä sopii erittäin skenaarioihin, jotka vaativat nopeaa asennusta ja poistamista.

2. asennusmenetelmä
Aseta yhteys: Kytke liittimen tulppa ja pistorasia varmistaaksesi, että pistoke asetetaan oikeaan asentoon pistorasiassa.
Kiertolukko: Kierrä liitäntätulppaa varovasti, kunnes kuulet lukituksen "napsautuksen" äänen, mikä osoittaa, että yhteys on kiinteästi kiinteä, varmistaen liiton vakauden ja vedenpitävyyden.
Asennusprosessin aikana ei vaadita erityistyökaluja, mikä vähentää operaattorien teknisiä vaatimuksia ja parantaa asennustehokkuutta.

3. purkamismenetelmä
Kiertolukituksen avaaminen: Kun puretaan, käännä liittimen tulppa vastakkaisina bajonetin lukitusmekanismin vapauttamiseksi ja voit vetää pistokkeen helposti.
Yksinkertainen ja nopea: purkamisprosessi on yksinkertainen ja nopea, eikä liitintä tai niihin liittyviä osia ole helppoa vahingoittaa. Se sopii ympäristöihin, jotka vaativat usein purkamista ja kokoonpanoa.
Liiallisen voiman tarvetta ei tarvita: Liittimen suunnittelu ottaa huomioon ergonomian. Liiallista voimaa ei tarvitse käyttää liiallista voimaa purkamisen aikana liiallisen vetämisen aiheuttamien vaurioiden välttämiseksi.

4. Vedenpitävä ja pölynpitävä muotoilu
Koska YMA-sarjan liittimellä on korkea suojaustaso (kuten IP67 tai korkeampi), plug-in- ja irrotetun prosessin aikana tiivistysrengas ja bajonettisuunnittelu voivat tehokkaasti estää kosteutta, pölyä jne. Liittimeen pääsemästä, varmistaen pitkän -liitin vakaa toiminta.
Liittimen ulkoinen vedenpitävä rakenteen suunnittelu varmistaa, että se voidaan silti turvallisesti kytkettynä ja purkaa äärimmäisissä sää- ja korkeissa kosteusympäristöissä.

5. värjäytymisenesto ja iskun suorituskyky
Bayonet-lukitusmekanisminsa vuoksi YMA-sarjan liittimellä on hyvä värjäytymisenesto ja iskunkestävyys. Jopa korkean värähtelyympäristössä liitin voi ylläpitää vakaata yhteyttä, eikä sitä ole helppo löysätä.
Tämä luotettava lukitusrakenne on erittäin sopiva käytettäväksi korkean kysynnän ympäristöissä, kuten rautatiet, armeija ja ilmailutila.
