mittatilaustyönä tehty YGD -sarja-Pyöreä virranliitin

Kotiin / Tuotteet / Pyöreä virranliitin / YGD -sarja
Suositellut tuotteet
Soita toimistollemme

+86 176 0151 5794

E-MAIL

YGD -sarja-Pyöreä virranliitin Valmistaja

• Tämä tuotesarja noudattaa GJB5371-2005 "YGD-sarjan ympyrävirtaliittimien yleisiä teknisiä tietoja"

• Yhteysmenetelmä hyväksyy Bayonet -yhteyden, kosketuslomakkeen lomake on hitsaus ja Jack -kosketus on kruununjousitakki

• Tuotteella on nopean yhteyden ja erottelun, hyvän ympäristövastuksen ja korkean luotettavuuden ominaisuudet.

• Sopii korkean virransyöttösarjan kytkemiseen

• Pistokkeita on saatavana erilaisissa kaapelin kiinnitystyyleissä

Tärkeimmät tekniset indikaattorit

一一 Työlämpötila: -55 ℃ ~ 125 ℃

一一 Suhteellinen kosteus: 90%-98%

一一 Työpaine: 4,39 kPa ~ 101,33 kPa

一一 Suolasuihke: N Tyyppi, H -tyyppi 48H: R Tyyppi, B Tyyppi 96H

一一 Tiivistys: Pistorasia: Paineero 1,01 × 10Pa, ei kuplavuotoa 1 minuutin ajan

一一 Pään istuimen laajennus: 1,8 metrin veden syvyys, ei veden vuotamista 48 tunnin ajan
Tärinä: 10 ~ 2000Hz, 196m/s², välitön keskeytyminen ≤1 μs

一一 Vaikutus: 980 m/s², hetkellinen keskeytys ≤1 μs

一一 Mekaaninen käyttöikä: yhdistävä rengasmateriaali on alumiiniseos ≥ 500 kertaa
Yhdistävä rengasmateriaali on kupariseos ≥2000 kertaa

一一 Eristyskestävyys:

Normaaleissa olosuhteissa (MΩ)

Korkea lämpötila (MΩ)

Kostea (MΩ)

5000

100

100

一 Virta- ja kontaktivastus:

Yhteystiedot osanumero

Pariutumispään halkaisija mm

Arvioitu toimintavirta a

Suurin kosketusvastus (MQ)

Alkuarvo

Elämän jälkeen

20

1,02 ± 0,03

7.5

7

8.5

16

1,588 ± 0,025

13

3.7

4.5

12

2,39 ± 0,03

23

1.8

2.2

10

3,18 ± 0,03

33

1.0

1.2

8

3,61 ± 0,03

46

0.5

0.7

6

4,52 ± 0,03

60

0.4

0.5

4

5,72 ± 0,03

80

0.25

0.35

2

7,19 ± 0,03

100

0.17

0.21

Huomaa: Elämäkoe viittaa testeihin, jotka liittyvät lämpötilashokkiin, mekaaniseen käyttöikään, suola -suihkeeseen, korkean lämpötilan käyttöikään ja koettimen vaurioihin jne.

一 työjännite ja kestävät jännitettä

Liittimen kosketusreiän järjestelykoodi

Arvioitu työjännite (v)

Kestää jännitettä (v)

Merenpinta

Korkeus 21336m

Merenpinta

Korkeus 21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、1204a 、

1204B 、 1404B 、 1405、1602、1603 、

1604、1605,1802、1803、1804 、

2202、2203、2204、2402、2403 、

2802、2803、2804、3204

1000

450

2300

500

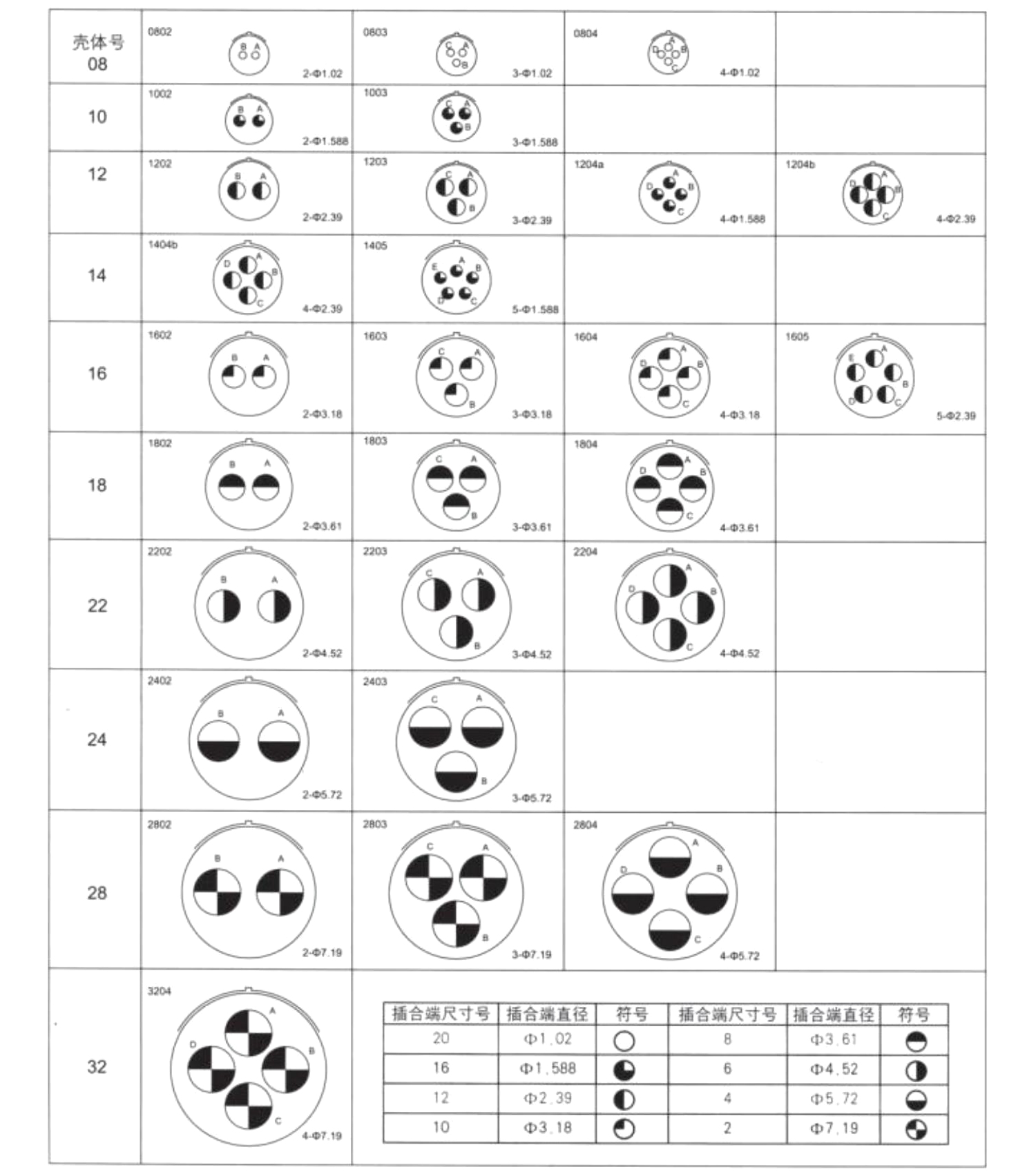

Erisaattorin kosketusreiän asennot (katsottu PIN -eristimen reiän asennon pariutumispinnalta)



Meistä

Tehotehokas sähköliitin.

Taizhou Henglian Electric Co., Ltd. Huhtikuussa 2011 perustettu yritys sijaitsee Taixingissa, joen varrella, joka tunnetaan nimellä "Ginkgon kotikaupunki".

olemme Kiina Custom YGD -sarja-Pyöreä virranliitin Valmistaja ja OEM/ODM YGD -sarja-Pyöreä virranliitin toimittaja.

Siellä on yli 150 työntekijää, joista yli 30 työntekijää, joilla on erilaisia ​​ammatillisia ja teknisiä nimikkeitä, kiinteä omaisuus 30 miljoonaa yuania ja erilaisia ​​mekaanisia käsittelylaitteita ja testauslaitteita.

Viime vuosina yritys on peräkkäin luokiteltu "Top Ten Enterprises in Zhangqiao Town", "Top Ten Enterprises in Zhangqiao Town" ja voitti "Taixing City Outstanding Contribution Award -palkinnon" ja muita nimikkeitä.

Tällä hetkellä yhtiön johtavia tuotteita ovat sotilasstandardien Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III ja XC-sarjan pyöreät sähköliittimet, J7-, J14-, J20J-, J3A- ja J3A-sarjan sähköliittimet, J3A, J3A 2, Y4, YP, LYP, YD jne. sarjat. Tuotteet kattavat sotilasteollisuuden, kuten kenraalin, yleisen aseosaston, laivaston varusteosaston, toisen tykistöjoukon, aseet, ilmailun, ydinenergian, rautatiet, valtion verkon ja öljyn geofysikaalisen tutkimuksen. Yrityksellä on tekninen keskus ja laaduntarkastuskeskus, ja se on varustettu kehittyneillä tuotantolaitteilla, nykyaikaisilla testauslaitoksilla sekä tarkastus- ja testausmenetelmillä. Tuotteilla on kolminkertaisen toiminnan, korkean tiheyden, korkean luotettavuuden, elektronisen yhteensopivuuden jne. ominaisuudet. Voimme kehittää ja valmistaa erilaisia ​​erikoissähköliittimiä eri käyttäjille vastaamaan asiakkaiden tarpeisiin.

Yritys on sotilaselektronisten komponenttien, laivavarusteiden ja ilmailun pätevä toimittaja pääesikunnan viestintäosastolle ja tietoteollisuusministeriölle. Se on läpäissyt GJB9001C-2017 aseiden ja laitteiden laatujärjestelmän sertifioinnin sekä toisen tason luottamuksellisuussertifioinnin aseiden ja laitteiden tuotanto- ja tutkimusyksiköille.

Yritys noudattaa aina "rehellisyyteen perustuvaa, yhtenäisyyttä ja kovaa työtä, totuudenhakua ja innovaatiota sekä huippuosaamisen tavoittelua" yrityshenkeä, noudattaa käsitettä "brändi luo arvoa" ja palvelee asiakkaita koko sydämestäni, jolloin Henglianista tulee nopeasti alan johtaja.

Taizhou Henglian Electric Co., Ltd. Toivotamme lämpimästi tervetulleeksi asiakkaat kotimaassa ja ulkomailla käymään ja neuvottelemaan liiketoiminnasta!

Ota yhteyttä
  • Tehdas
    Tehdas
  • Tuotantolinja
    Tuotantolinja
  • Koota
    Koota
  • Johtosarjan työpaja
    Johtosarjan työpaja
  • Tuotesuunnittelu
    Tuotesuunnittelu
  • Tarkastuslaitteet
    Tarkastuslaitteet
  • Tarkastuslaitteet
    Tarkastuslaitteet
  • Koota
    Koota
  • Tehdasalue
    Tehdasalue
  • Kunniaseinä
    Kunniaseinä
  • Tuotekaappi
    Tuotekaappi
  • Koulutus
    Koulutus
  • Koulutus
    Koulutus
  • Erinomainen maksupalkinto
    Erinomainen maksupalkinto
  • 10. vuosipäivän Sanya -matka
    10. vuosipäivän Sanya -matka
  • Näyttely
    Näyttely
  • Näyttely
    Näyttely
  • Näyttely
    Näyttely
kunniakirja
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
  • Todistus
Oivallus
Alan osaaminen

Kuinka YGD -sarjan liitin Varmistat sähköisen kosketuksen vakauden?

Sähkökoskettimen stabiilisuuden varmistamiseksi YGD-sarjan ympyrätehoinen liitin ottaa sarjan suunnittelu- ja teknisiä toimenpiteitä varmistaakseen pitkäaikaisen ja vakaan virransiirron korkean virran ja korkean jännitteen ympäristöissä välttäen huonoja kosketus- ja sähkövirheitä.

Korkealaatuiset kosketusmateriaalit
YGD-sarjan liitin käyttää erittäin johtavia materiaaleja (kuten kupariseos tai hopeapinnoitettu kupari) kosketusosien valmistamiseksi. Nämä materiaalit voivat tehokkaasti vähentää kosketuskestävyyttä ja varmistaa sähköyhteyksien stabiilisuuden. Samanaikaisesti näillä materiaaleilla on myös hyvä korroosionkestävyys ja ne voivat ylläpitää hyvää sähköistä suorituskykyä pitkään kosteassa tai syövyttävissä ympäristöissä.

Tarkkuusyhteys kevään suunnittelu
YGD -sarjan liittimen kosketusosassa on yleensä tarkkuusjousisuunnittelu, joka voi ylläpitää kosketuspaineita liittimen lisäys- ja poistoprosessin aikana, jotta vältetään huono kosketus tärinän tai ulkoisen voiman vuoksi. Jousimateriaali valitaan erityisesti sen varmistamiseksi, että vakaa kosketusvoima voidaan ylläpitää jopa suurissa kuormitusolosuhteissa.

Kosketuspinta korkealla kulutuskestävyydellä
Varmistaakseen, että liitin voi ylläpitää hyvää kosketuksen suorituskykyä usein tukkeutumisen ja irrottamisen alla, YGD -sarjan liittimen kosketuspinta on käynyt läpi erityisen pintakäsittelyn (kuten kultapinnoitus, hopeapinnoitus jne.), Joka lisää kulumiskestävyyttä ja Kosketuspinnan korroosionkestävyys ja vähentää tehokkaasti kosketuspinnan kulumisen aiheuttamia sähkövirheitä.

Pölynpitävä ja vedenpitävä muotoilu
YGD -sarjan liittimellä on korkea suojaustaso ja se voi tehokkaasti estää ulkoisten tekijöiden, kuten pölyn ja kosteuden vaikutuksen sähkökosketukseen. Suojaavan tiivistysmuodon avulla nämä liittimet voivat välttää kosketuspinnan eroosion ulkoisten aineiden avulla ja varmistaa kosketuksen stabiilisuuden.

Tarkka plug-in-istuvuus
YGD-sarjan liittimen suunnittelussa plug-in-sovitustarkkuus on ratkaisevan tärkeä. Tarkka sovitus voi vähentää huonon kontaktin riskiä, ​​varmistaa, että kosketusosat voidaan telakoida täydellisesti joka kerta, kun ne on kytketty ja irrotettu, ja varmistaa vakaa sähkövaihteisto. Yhtiö käyttää moderneja prosessointilaitteita varmistaakseen liittimen kunkin komponentin tarkan tarkkuuden ja konsistenssin.

Anti-värjäys ja iskunkestävyys
YGD-sarjan liitin on suunniteltu mahdollisella värähtely- ja sokkiympäristöllä mielessä, joten sillä on vahva värjäytymisenesto ja iskunkestävyys. Kiinteän rakennesuunnittelun ja erittäin lujuuden materiaalien avulla liitin voi ylläpitää vakaa sähkökosketus värähtelevässä ympäristössä ja välttää mekaanisen muodonmuutoksen aiheuttamat huonot kosketuksen.

Tiukka laatutarkastus
Taizhou Henglian Electric Co., Ltd. on edistyksellinen laadukas tarkastuskeskus ja ensiluokkainen testauslaite. Kaikki YGD -sarjan liittimet läpikäyvät tiukan sähkösuorituskyvyn testauksen tuotannon jälkeen. Testituotteet sisältävät kosketusvastuksen, kestävien jännitteen, eristysvastuksen jne. Varmistaakseen, että jokainen liitin voi täyttää korkeat sähkökontaktin vaatimukset. "3
