Mukautetut MIL-DTL-38999 I-sarjan sähköliittimet

Kotiin / Tuotteet / Sotilaalliset sähköliittimet / D38999 I -sarja
Suositellut tuotteet
Soita toimistollemme

+86 176 0151 5794

E-MAIL

MIL-DTL-38999 I-sarjan sähköliittimen valmistaja

Tuotteen esittely

● Noudata GJB599B (MMinäL-DTL-38999M) I-sarjan standardeja.

● Bayonet -tyyppinen pikayhteys, jolla on edut pienen koon, kevyen ja korkean kontaktiparin tiheyden suhteen.

● EMI/RFI -suojaus.

● Viiden avaimen ohjausmekanismi mahdollistaa sokean lisäyksen ja väärinkäytön ehkäisyn.

● Pistorasiat ovat saatavana laatikkotyyppinä, seinätyyppinä, etuosaan kiinnitettyihin, takaosaan kiinnitettyihin ja mutterien asennuksiin jne.
Kosketuskappale on irrotettava puristamista varten ja se on suunniteltu estämään vino asettaminen.

● 9 kuoren numeroita, useita reiän kosketusjärjestelyjä.

● Resistenssi korkean intensiteetin värähtelyille.

● Ulkokuori voidaan valmistaa erilaisista materiaaleista ja pinnoitteista sopeutuakseen erilaisiin ympäristövaatimuksiin.

● Paritypinnalla ja hännällä on suljettu rakenne, ja niiden suorituskyky on erinomainen.

● Tavallinen hännän kiinnitys GJB1784: n mukaisesti.

Käyttö: tuotetta käytetään piirisignaalin liitäntään.

Käyttöympäristö: tuotetta käytetään monimutkaisissa ympäristöissä, kuten voimakas värähtely, tuuli, hiekka ja kosteus.

Tärkein tekninen suorituskyky

● Mekaaniset ominaisuudet:

Materiaali: Shell: Alumiiniseos, ruostumaton teräs, titaaniseos

Eriste: termuovit tai kestomuovi

Tiivistysrunko ja tiivistysrengas: silikonikumit

Pinnoite: Tyyppi B: Kadmiumpinnoitettu sotilasvihreä

Luokka E: Ruostumattomasta teräksestä valmistettu passiivinen

Luokka F: Electroless -nikkelipinnoitus

Luokka FT: Alumiiniseos satiini kadmium pinnoitettu

TA -tyyppi: titaaniseos

Yhteysosat: Kupariseoksen pintakulliopit, saatavana puristustyyppinä, hitsaustyypiksi ja painettuun versioon.

Mekaaninen käyttöikä: ≥500 pistoke- ja irrotussyklit

Tärinä:

Sinusoidinen tärinätaajuus 10 ～ 2000Hz kiihtyvyys 294m/s²

Satunnainen värähtelytaajuus 100 ~ 1000Hz tehospektritiheys 1g²/Hz

Shokki: 3 ms puoliaalto, kiihtyvyyshuippu 300 g

● Sähköinen suorituskyky:

Kontaktin kosketuksen vastus ja nimellisvirta

Yhteystiedot

Toimimishimpat mm

Kosketusvastus MΩ

Nimellisvirta a

22d

Ф0.76

≤12

5

20#

Ф1.00

≤5

7.5

16#

Ф1.60

≤2,5

13

12#

Ф2.40

≤1,5

23

10#

Ф3.15

≤1,0

40

Sähkömagneettiset häiriöiden suojaus: vähimmäisvaimennus on 85 dB 100MHz ~ 1 GHz

1 GHz ~ 10 GHz: llä vähimmäisvaimennus on 50 dB

Kestävä jännite: V (Huomaa: Eri yhteysjärjestelyillä on erilaiset työtasot. Katso kosketusjärjestelykaavion oikeassa yläkulmassa olevia kirjaimia tietyille työtasoille)

Työluokka *

M

N

I

II

Merenpinta

1300

1000

1800

2300

21000m

800

600

1000

1000

Eristysvastus: ≥5000mΩ normaaleissa olosuhteissa, ≥100MΩ kosteissa olosuhteissa

Sähköinen jatkuvuus koteloiden välillä:

Luokka B≤2,5mV

Luokka F, Ft≤1,0mV

E, TA -luokka ≤50 mV

● Ympäristön suorituskyky:

Lämpötila -alue: Luokka B: -65 ° C ~ 175 ° C

Luokka E, F: -65 ° C ~ 200 ° C

Suolasuihkeidenkestävyys: Luokka B: 500H

E, TA -luokka: 1000h

Luokka F: 48H/96H

FT -luokka: 96H

Suhteellinen kosteus: 98% 40 ° C: ssa

Työkorkeus: ≤30480m

● Muut ominaisuudet: Sähköliittimellä on myös hyviä ominaisuuksia, kuten kosteudenkestävyys, suolahuihkeiden vastus, homeenkestävyys, hiekan ja pölynkestävyys jne.

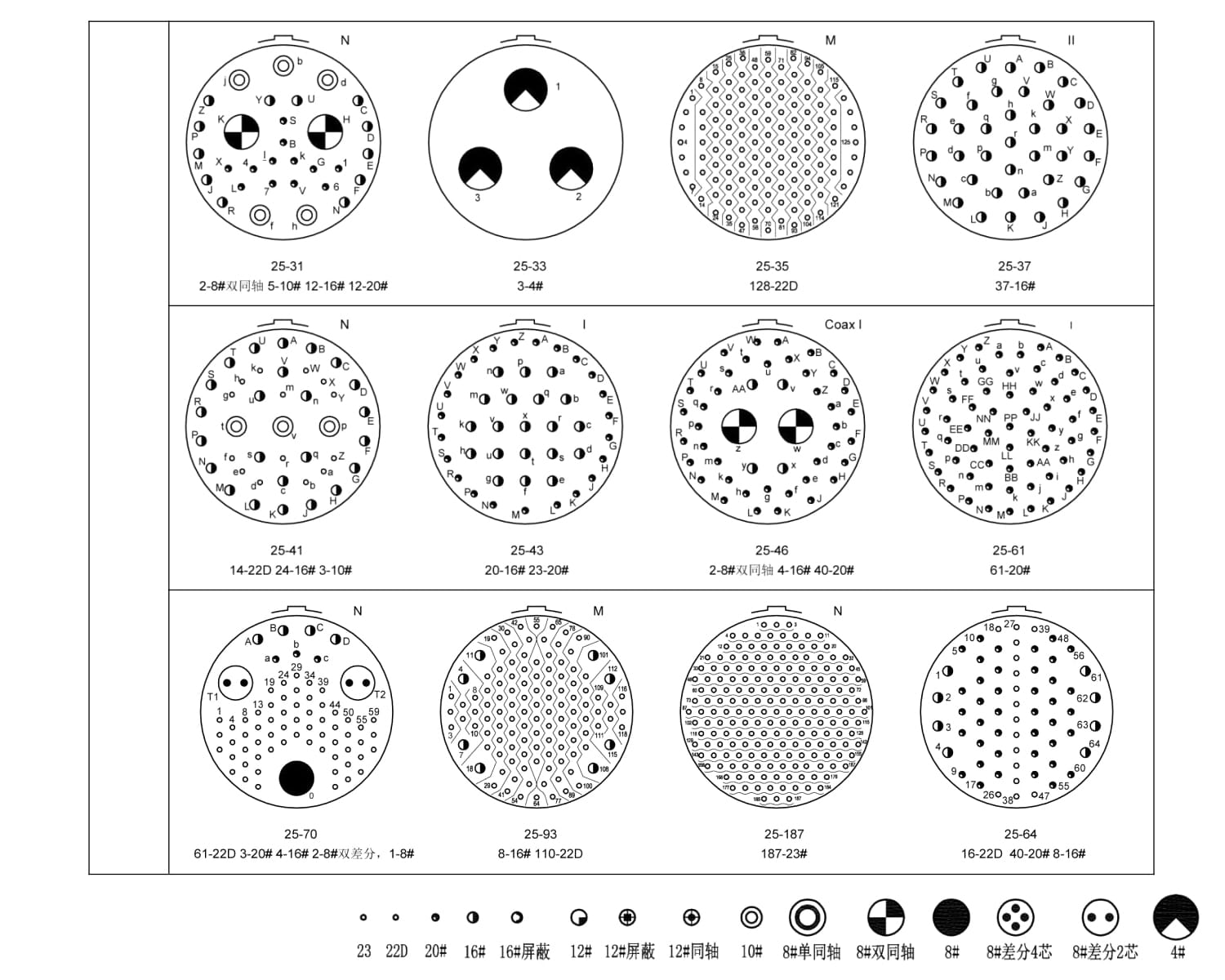

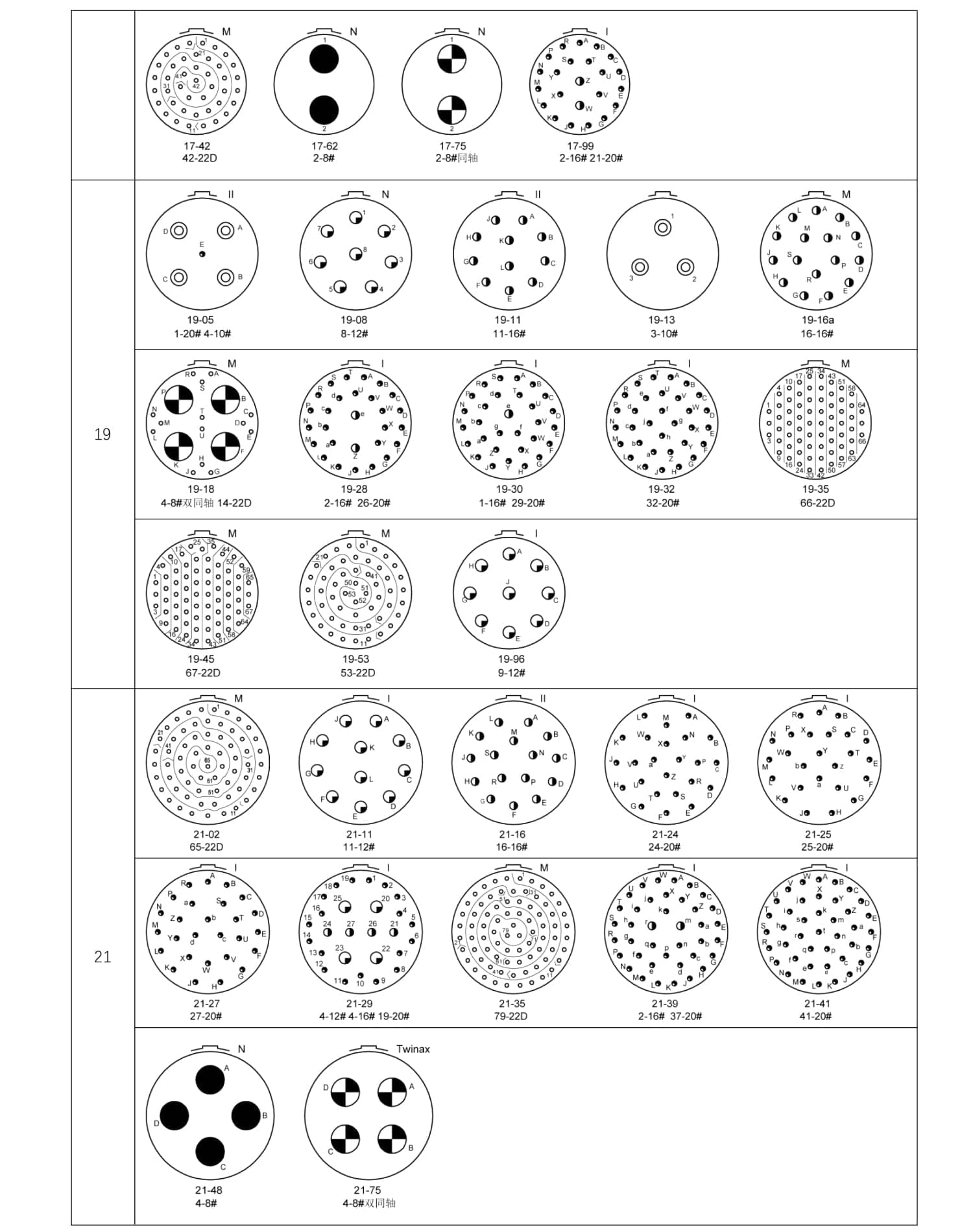

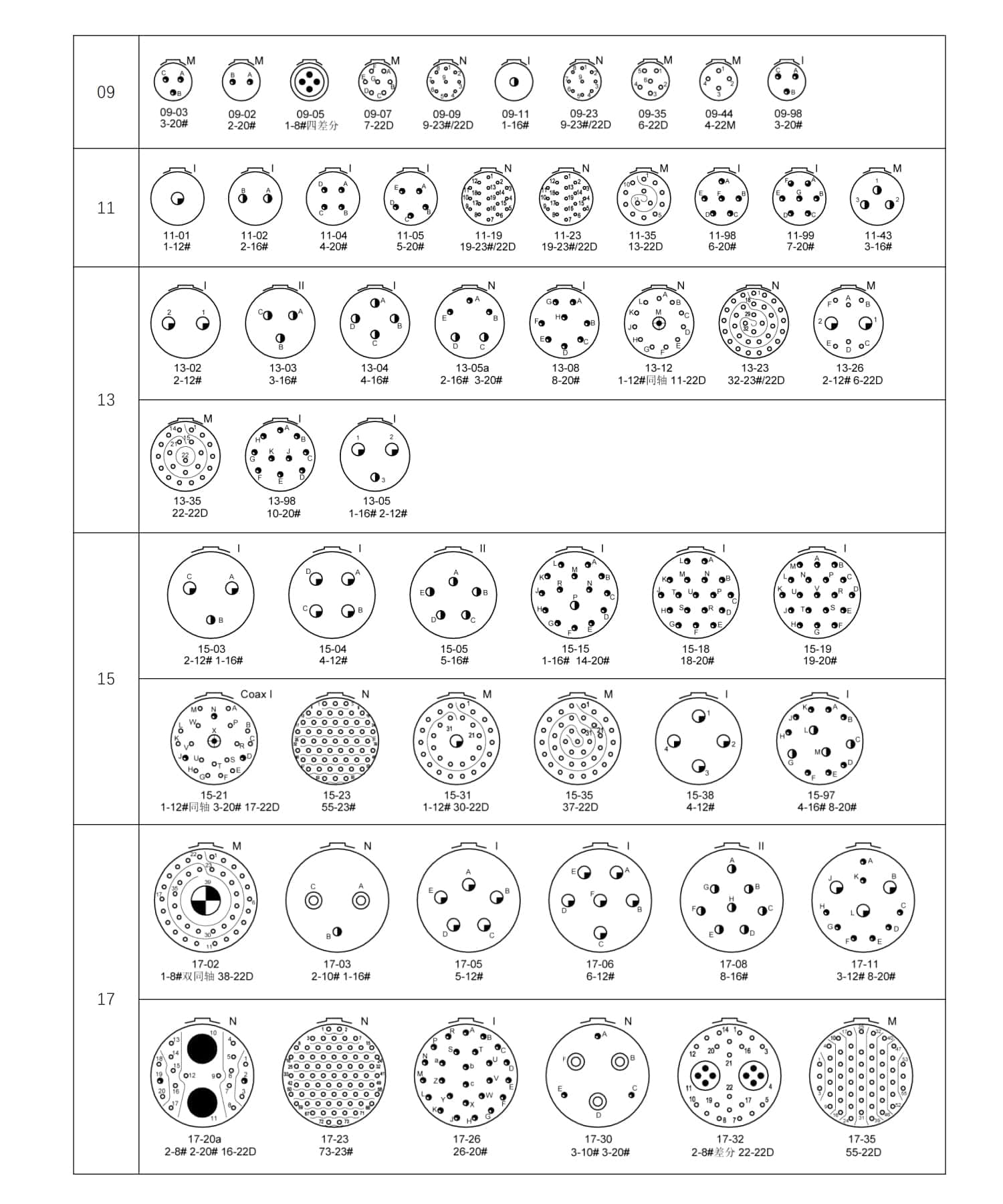

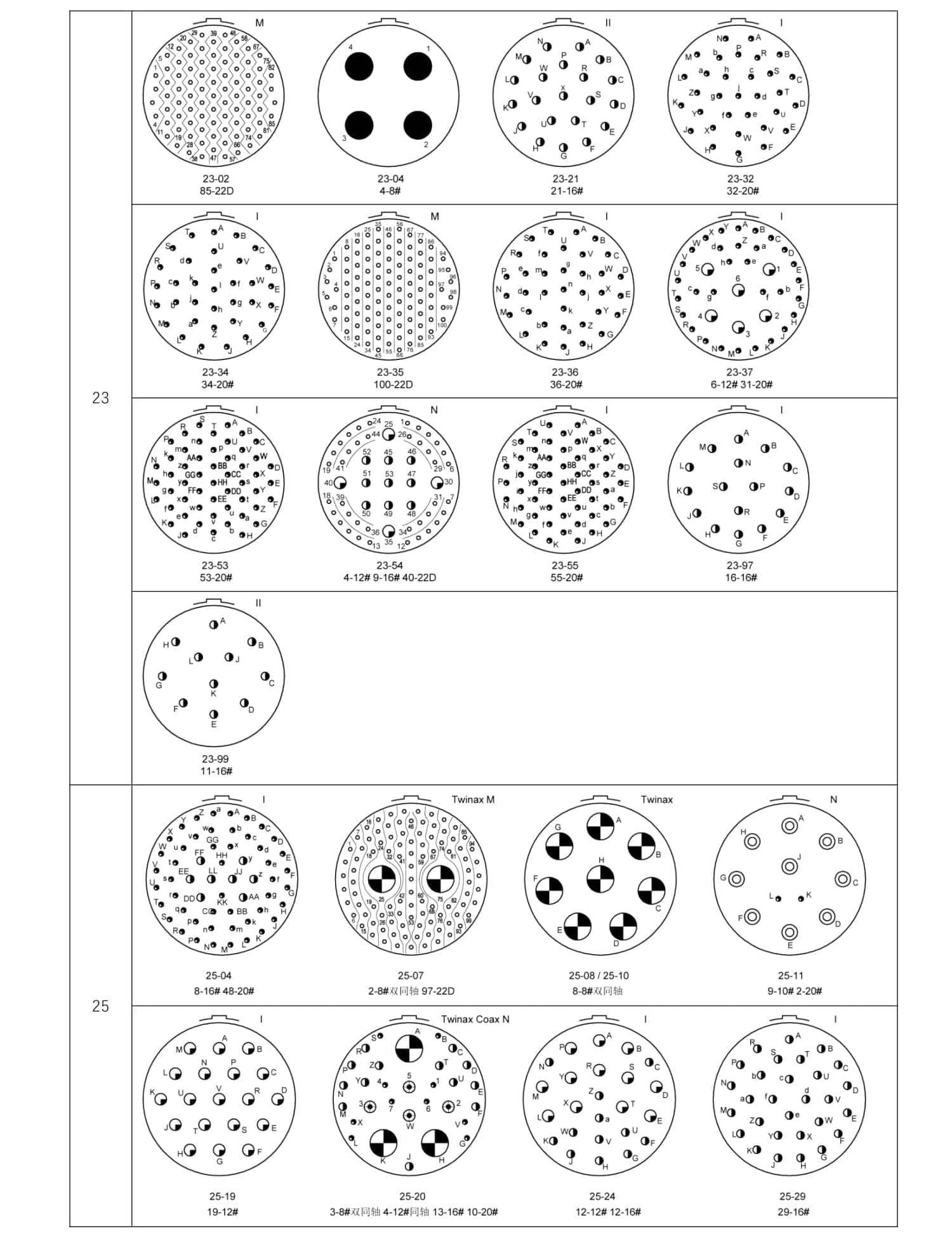

Kosketusjärjestely (neulan eristimen lisäyspinnan näkymä)

Huomaa:
1. 20 # reikä voidaan korvata 20 # kuituoptisella kosketuskappaleella;
2. 16 # Hole voidaan korvata 16 # suojauksella ja 16 # kuituoptisilla kontakteilla;
3. 12 # -reikä voidaan korvata 12 # suojauksella, 12 # koaksiaalisella ja 12 # kuituoptisella kosketuksella;
4.
